Control de luces semaforo
#1
Yo uso motores de desvío de Gaugemaster. Funcionan muy bien, ocupan poco y no fallan. Hacen menos ruido que los Peco, que es la marca que uso en vías y desvíos.
A primera vista los motores gauge master tienen un conmutador que va bien para mandar luces de semáforo, o otros accesorios, de acuerdo a la posición del desvió.
Pero en N no funcionan muy bien. No son fiables, principalmente por el corto recorrido del desvío. Mas de una vez no llega a hacer contacto y no actúa.
He hecho la prueba de separarlos 10mm de la base y entonces funcionan bien pues el juego que tiene la tija da suficiente para actuar con seguridad.
Los que tengo no los ha cambiado pero les he hecho un pequeño circuito con un relé biestable:

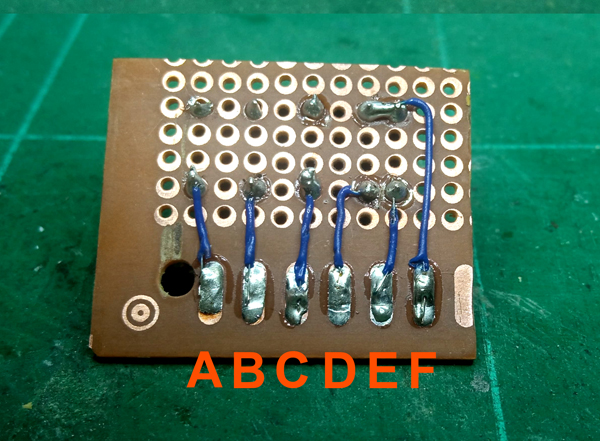

[Imagen: circuit2-a.jpg]

Donde:
F= común de las bobinas
E=Bobina1
D=Bobina2

A=Led o lampara 1
B=Led o lampara2
C=Alimentación luces
El otro polo ira común a las lamparas o leds.
En el casi de leds habrá que poner una resistencia en C. Yo uso las de 2K
Según C sea el positivo o el negativo A o B serán luz roja o verde. Si al conectar las luces quedan invertidas solo hay que intercambiar D y E.

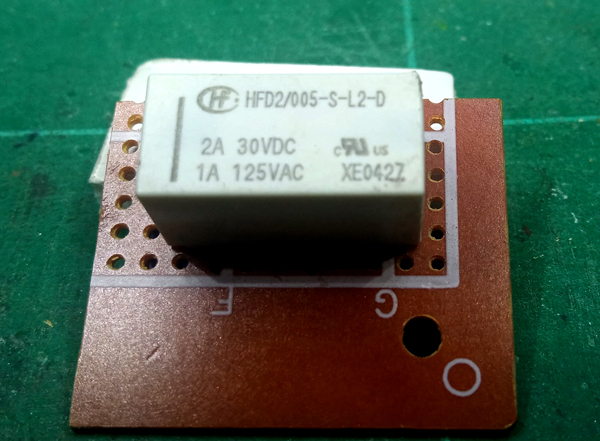

Aquí podemos ver el relé y la referencia

[Imagen: circuit2-b.jpg]

Yo lo pego, con cinta doble cara, al mismo tablero por el relé. Así quedan visibles las conexiones.

Precio del invento: menos de 2€. El relé biestable me costo 1,20€, portes incluidos, comprando 10.
Alfons
---------------------------------------
https://www.emporion.net/trens2/
Mi estación de La Pobla de Segur
---------------------------------------
WWW
Responder
#2
leptrain buenas estupendo briconsejo me lo apunto si al final no compro cuando pueda los motores lentos como estos MTB Model MP1

Un saludo
Responder
#3
(25-08-2024, 12:00)tigrin escribió: leptrain buenas estupendo briconsejo me lo apunto si al final no compro cuando pueda los motores lentos como estos MTB Model MP1

Un saludo
Los motores lentos ocupan mas. Esto puede dar problemas en desvios triples, tengo uno, y tambien en espacios reducidos. A veces debajo del tablero hay mas lio que encima.
Alfons
---------------------------------------
https://www.emporion.net/trens2/
Mi estación de La Pobla de Segur
---------------------------------------
WWW
Responder
#4
leptrain buenas no creo que tenga problemas debajo del tablero, y no tengo ningún desvío triple, tengo comprados hace tiempo los desvíos necesarios, todos Peco Electrofrog Y poner motores Peco puedo hacerlo, pero necesitare una unidad de descarga capacitiva, y dos pulsadores por desvío, utilizando estos motores  MTB Model MP1 solo necesitare un interruptor doble por desvío y también poner unos diodos led rojo y verde que indiquen la dirección, tengo una duda los desvíos tienen un muelle tensor y el motor al ser lento pueda pegar algún tirón, cuando llegue a este punto comprare uno para hacer pruebas  y tomaré una decisión

SL-E386F = 10
SL-E367F = 17
SL-E388F = 34
SL-E389F = 26
SL-E390F = 02

Un saludo
Responder
